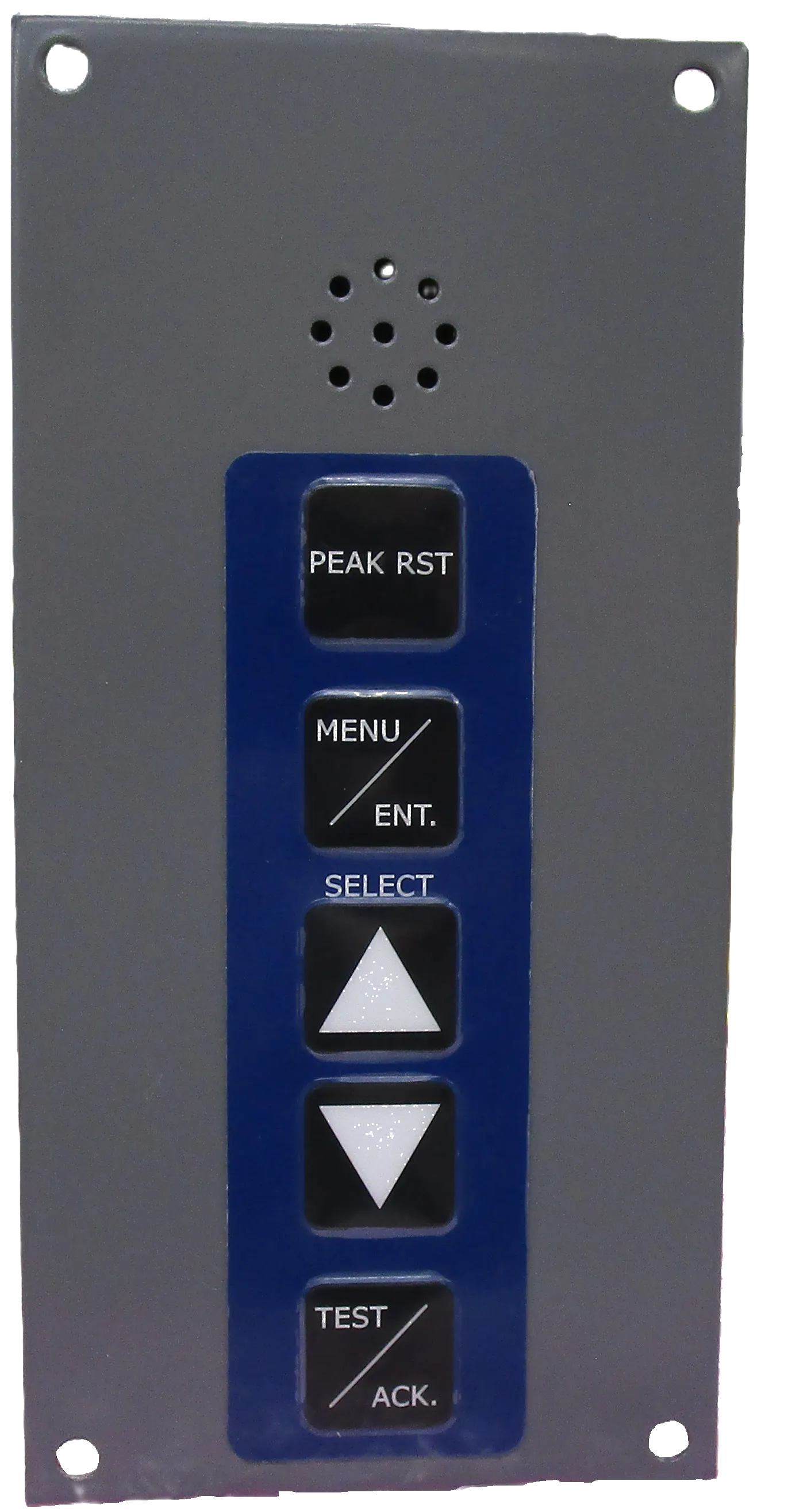

電子傾斜計
≪IMO性能基準 IMO MSC.363(92)およびISO国際標準 ISO19697に準拠≫
MEMS*センサーを採用することにより航行時旋回時などに発生する 横加速度**の影響を回避した計測を実現しました。 高精度な船体運動の計測・表示が可能です。 本機構により短周期***から長周期に至る抜群な 計測の追従性を実現させます。
- * MEMS: Micro Electro Mechanical Systemsの略称
- ** 横加速度±0.8Gの範囲内 ranging from -0.8 G to +0.8 G
- *** IMO性能基準測定周期: 4 秒~40秒
特徴
【状態監視】
●視認性の高いアナログとデジタルのハイブリッド表示
アナログとデジタルの液晶表示方式を採用することで、昼夜を問わず鮮明な表示を実現 W/Hでの的確な船体運動把握に最適
●薄暮 / 夜間航行時の表示器輝度調整は無段階で調整可能
低輝度におけるチラツキを解消するだけでなく、 最低輝度におけるチラツキ制御を実現夜間航行時にも優れた視認性を発揮
●VDRへ船体運動データを自動出力
傾斜測定の計測数値をVDRに出力し、従来の機械式傾斜計では実現出来なかった航海時の船体運動の各種情報を自動記録
* VDR出力センテンス HRM
●航海中の船体運動から固有周期を求めGMw値を表示 (オプション機能)
MEMSセンサーで計測された横揺れ時系列データを処理し、主ピークにおける主要根の絶対値/位相から横揺れ固有動揺周期 (T) を求め、 航海中時々刻々と変化する GMw値をリアルタイムで表示することが可能
基本仕様
検出部
二方向傾斜検出器
検出角度: ±90度 出力信号: RS-422 ケーブル:5m
入出力部
電源入力
AC 100-220V/DC24V [for emergency power source]
出力ポート
RS-422 Port 1 set
表示部基本仕様
筐体 (半埋込型)
W300×H235×D144mm 以内
W300 x H235×D144mm
液晶画面サイズ
TFT10.4V型 バックライトLED
TFT10.4V LED backlight
アスペクト比
4:3
視野角(実行値)
水平方向±70度、垂直12時方向50度、
6時方向60度
輝度(実行値)
400cd/m²
輝度調整機能
0cd まで無段階可変式
表示部可視径
210mm 半円形アナログ表示、左右舷最大
角度の置針表示保持 現在傾斜角度の
デジタル数字表示
表示範囲
50度
傾斜方向表示
矢印にて表示
